Morsetastatur
Bei der Betriebsart Tastfunk oder Telegrafie (CW, engl. continuous wave) denken viele zuerst an Senden von Morsecode
mit einer Handtaste oder einer elektronische Taste. Das Geben mit einer Handtaste oder mit einer elektronischen Taste erfordert einige Übung.
Die Verständlichkeit leidet, wenn der Tastfunker eine schlechte Gebeweise bzw. „Handschrift“ hat.
Beim Funkfernschreiben (RTTY, engl. radio teletype) und bei neueren digitalen Betriebsarten,
wie Phasenumtastung PSK31 (PSK, engl. phase-shift keying) wird eine Tastatur nach dem Vorbild einer Schreibmaschinentastatur verwendet.
In der Kramkiste (engl. junk box) vieler Funkamateure befinden sich mitunter PC-Tastaturen mit einem PS/2-Stecker Mini-DIN-6.
Eine PS/2-Schnittstelle hat eine Datenleitung „data“ und eine Taktleitung „clock“.
An einer Versorgungsspannung von 5 V liegen die Signale auf Standard-TTL-Pegel. Näheres hierzu in [1].
Seit dem es erschwingliche Mikrocomputer (MC) gibt, wurden diese für Amateurzwecke verwendet.
So hat DK5BU mit einem ATtiny85 und BASCOM eine Morsetastatur realisiert [2]
und W8BH mit einem Seeed Xiao SAMD21 und Arduino IDE einen Keyboard Keyer beschrieben [3].
Beiden Lösungen ist gemeinsam, dass ein MC als Codeumsetzer verwendet wird.
Der Tastaturcode wird in Morsecode umgesetzt. Ein Ausgang des Codeumsetzers ist mit dem Tasteingang eines TRX für eine Handtaste verbunden.
Der eventuell eingebaute elektronische Keyer des TRX wird nicht verwendet.

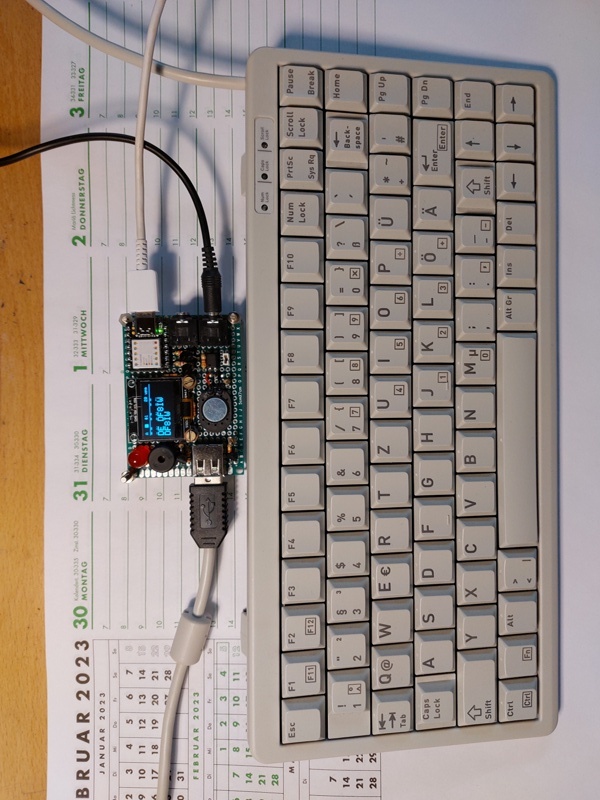

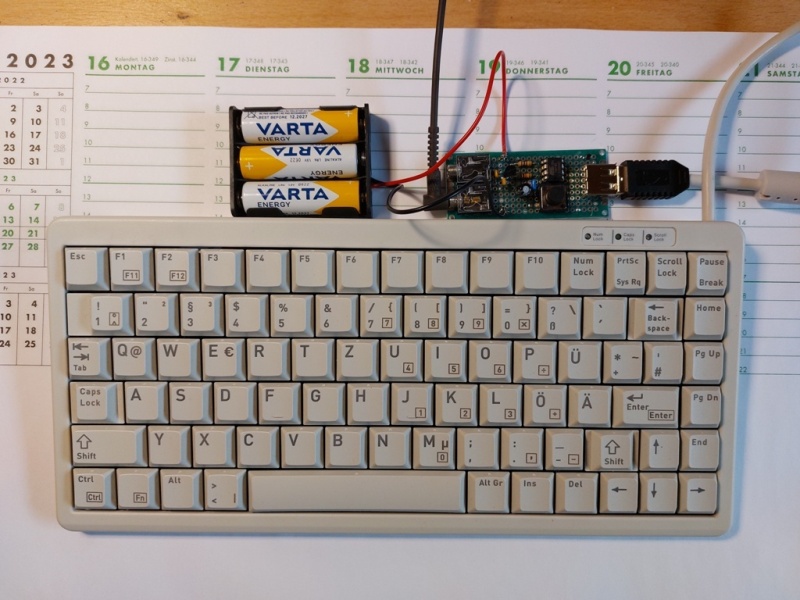

Ich habe beide Morsetastaturen nachgebaut. Meine Tastatur Cherry G84-4100LCADE-0 hat einen USB-A-Stecker,
bei dem die Signale „data“ und „clock“ an den beiden mittleren Kontakten D- und D+ anliegen.
Das Morse-Keybord von DK5BU ist sofort verwendbar. Angenehm ist hier der Vorschreibpuffer,
so dass es möglich ist, schneller zu schreiben als Zeichen gesendet werden.
Den Code von W8BH muss ich noch „eindeutschen“, weil er ursprünglich für das amerikanische Tastatur-Layout geschrieben wurde.
W8BH spendierte seiner Schaltung eine OLED-Anzeige, was die Bedienung vereinfacht und ein Mitlesen der gesendeten Zeichen erlaubt.
Der XIAO SAMD21 verarbeitet nur 3,3V-Signale, so dass zwischen der Tastatur und dem MC eine Logikpegelwandlung erforderlich ist.
Die Spannungsteiler mit je zwei Widerständen 10K und 20k funktionierten bei mir nicht, so dass ich als Pegelwandler zwei 2N7000 verwende.
Siehe Schaltung hier:
[Morsetastatur.pdf]
Ich bin CW-Anfänger und arbeite in QRS. Dank der Morsetastatur sende ich mit weniger Gebefehlern hoffentlich gut lesbare Zeichen.
Ich kann mich voll auf das Dekodieren der Zeichen mit den Ohren bzw. dem Gehirn konzentrieren.
